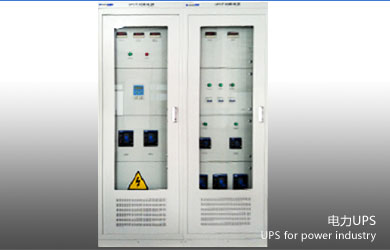

电力UPS电源
在线式电力UPS-三相
- 产品描述：需要电力专用UPS供电从电厂或变电站现有直流操作电源取电，不必像常规那样需要单设蓄电池组，从而避免蓄电池的重复投资，减少系统维护，降低运行成本。
电力UPS是为发电厂、变电站等电力行业设计，在发电厂、变电站等电力系统中，DCS（分布式控制系统），监控系统、自动化仪表、调度通信系统、微机系统等核心设备对供电质量及可靠性要求非常高，需要电力专用UPS供电。从电厂或变电站现有直流操作电源取电，不必像常规那样需要单设蓄电池组，从而避免蓄电池的重复投资，减少系统维护，降低运行成本。
主要组成部分
?输入隔离变压器：将输入的交流电变压并与逆变器隔离。
?整流模块：将输入的交流电整流为直流电。
?逆变模块：把直流电转换成交流电。
?控制模块：控制逆变器电源跟随基准市电，并与其保持相同的相位和频率，自动调节，并使电源在规定的范围内，按照设定的保护定值运行。
?切换模块：旁路和逆变器输出进行自动切换。
?输出隔离变压器：将逆变器输出与UPS输出隔离。
技术特点
?采用工频隔离变压器，采用IGBT逆变技术，PWM脉宽调制技术使设备可靠性有效提高，内部EMI滤波器有效降低电磁波干扰，很大程度上提高电源的可靠性，抗冲击能力。
?交流输入回路采用工频隔离变压器进行隔离再整流，实现了直流与交流达到完全隔离，避免了交流对直流侧的影响以及直流侧直流母线对地绝缘问题。
?具有0延时，保证在交流输入断电时，输出没有中断。
?交流输入、输出具有高可靠性工频隔离变压器，满足电力系统绝缘及耐压等级要求，提高设备可靠性。
?过载能力、抗干扰能力强。
?具有很好的电磁兼容性，不会对负载设备造成电磁干扰，并通过国家开普实验室的检测。
?具有完善的欠压、过压、过载、过热、短路、接反等多种保护功能，具有先进一整套的保护系统。
技术参数表格
型号
IDU220-310
IDU220-315
IDU220-320
IDU220-330
IDU220-350
IDU220-3100
IDU220-3200
直流
额定容量（KVA）
10
15
20
30
50
100
200
输入额定电压（VDC）
220
输入额定电流（A）
49.4
74
100
148
247
494
988
输入直流电压运行范围（VDC）
180V～300V
旁路
交流电压允许范围（VDC）
380±15%
输入额定电流（A）
15.2
22.7
30.3
45.4
76
152
304
交流
输出额定容量（KVA）
10
15
20
30
50
100
200
输出额定功率（KW）
8.0
12
16
24
40
80
160
输出额定电压及频率
380VAC,50Hz
输出额定电流（A）
15.2
22.7
30.3
45.4
76
152
304
输出电压精度（V）
380V±3%
输出频率精度（Hz）
50±0.05
波形失真率（线性负载）
≤3%
动态响应（负载0←→100%）
5%
功率因数（PF）
0.8
过载能力
150%，10秒
峰值系数（CF）
3：1
逆变效率（80%阻性负载）
90%
转换时间（毫秒）
≤4ms
保护功能
输入接反保护、输入欠压保护、输入过载保护、输出短路保护、过热保护
工作
绝缘强度VAC（输入和输出）
1500V ≤5mA
噪音（1米）
≤50dB
使用环境温度
-10℃～50℃
湿度
0～90%,不结露
使用海拔
≤2000
尺寸
尺寸（宽*深*高）mm
550*480*1200
800*600*2260
800*800*2260（双屏）
输入
输入
输出
环境
友情提醒
1、本公司默认提供的资料和报价为输入输出双隔离式电力专用UPS，如需非隔离式电力UPS资料和报价请提前告知。
2、若用户需特殊定制机箱尺寸或者非标准柜机箱，请提前告知。
