电力逆变器

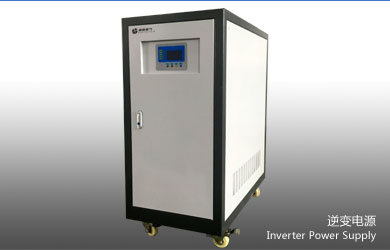

单相光伏离网逆变电源

产品描述：本系列光伏专用离网逆变电源，适用于没有公共电网但太阳能资源充足的场所，如：偏远山区、海岛、环境恶劣的高原地区等。太阳能能量通过光伏组件转换为直流电能，再通过光伏专用离网逆变器将直流电能转换为交流电能，给交流负载供电主要应用于太阳能光伏电站。
在线订购

本系列光伏专用离网逆变电源，适用于没有公共电网但太阳能资源充足的场所，如：偏远山区、海岛、环境恶劣的高原地区等。太阳能能量通过光伏组件转换为直流电能，再通过光伏专用离网逆变器将直流电能转换为交流电能，给交流负载供电主要应用于太阳能光伏电站。光伏离网逆变电源为正弦波逆变电源采用先进的正弦波脉宽调制（SPWM）技术，主电路采用三菱IGBT模块，驱动保护胃三菱厚膜电路，具有可靠性高、保护功能全、波形失真小、功率大等优点。
产品特点
1、可靠性高：由于新能源的电站往往安装于无电山区、牧区、边防、海岛等交通不便地区，还有如日夜温差大，高海拔地区空气稀薄而引起的散热、绝缘、以及远途运输问题，一旦电源故障，修复较为困难，因此对电源的可靠性提成严格的要求。
2、高效率、由于目前新能源发电的每度电成本偏高，太阳能电池板的价格昂贵，提高逆变电源的效率比提高太阳能电池板的效率更有效、更经济。
3、具有对蓄电池组过电保护功能，光伏电站往往具有专用的控制器对蓄电池的充、放电实施管理，将蓄电池的过放电保护功能用逆变电源本身的功率器件来实现，不仅可简化电路，降低成本，而且可避免常规控制器通断直流电而引起拉弧问题，从而提高了系统的可靠性。
4、可内置太阳能电池充电控制功能，从而方便的构成新能源发电系统。

技术参数

型号		ASG48-101	ASG48-102		ASG48-103	ASG48-105	ASG220-110	ASG220-120	ASG220-130		ASG220-150
直流输入	额定容量（KVA）	1.0	2.0		3.0	5.0	10	20	30		50
	输入额定电压（VDC）	48					220
	输入额定电流（A）	23.1	46.3		69.3	115	50.5	101	151.5		252.5
	输入直流电压运行范围（VDC）	40～70					180～300
交流输出	输出额定容量（KVA）	1.0	2.0		3.0	5.0	10	20	30		50
	输出额定功率（KW）	0.8	1.6		2.4	4.0	8	16	24		40
	输出额定电压及频率	220VAC,50Hz
	输出额定电流（A）	4.5	9.1		13.6	22.7	45.5	90.9	136.4		227.3
	输出电压精度（V）	220V±3%
	输出频率精度（Hz）	50±0.05
	波形失真率（线性负载）	≤3%
	动态响应（负载0←→100%）	5%
	功率因数（PF）	0.8
	过载能力	120%，10秒
	峰值系数（CF）	3:1
	逆变效率（80%阻性负载）	90%
	保护功能	输入接反保护、输入欠压保护、输出过载保护、输出短路保护、过热保护
工作环境	绝缘强度VAC（输入和输出）	1500V ≤5mA
	噪音（1米）	≤50dB
	使用环境温度	-10℃～50℃
	湿度	0～90%,不结露
	使用海拔	≤2000
尺寸	尺寸（宽深高）mm	48245133	482405177	482420222		482450266	400660800	5008301000		5008301000		52011601250
