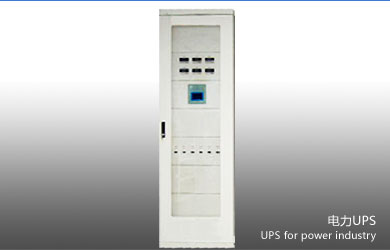

电力UPS电源
电力专用UPS不间断电源-单相
- 产品描述：电力专用UPS电源，是针对中国电力的发展需求，具有双变换在线式、零转换功能，其工作原理和输出特性与传统的UPS完全相同。主要用于电力远动、RTU、电力载波、电力监控等。
电力UPS是为发电厂、变电站等电力行业设计，在发电厂、变电站等电力系统中，DCS（分布式控制系统），监控系统、自动化仪表、调度通信系统、微机系统等核心设备对供电质量及可靠性要求非常高，需要电力专用UPS供电。从电厂或变电站现有直流操作电源取电，不必像常规那样需要单设蓄电池组，从而避免蓄电池的重复投资，减少系统维护，降低运行成本。
主要组成部分
?输入隔离变压器：将输入的交流电变压并与逆变器隔离。
?整流模块：将输入的交流电整流为直流电。
?逆变模块：把直流电转换成交流电。
?控制模块：控制逆变器电源跟随基准市电，并与其保持相同的相位和频率，自动调节，并使电源在规定的范围内，按照设定的保护定值运行。
?切换模块：旁路和逆变器输出进行自动切换。
?输出隔离变压器：将逆变器输出与UPS输出隔离。
技术特点
?采用工频隔离变压器，采用IGBT逆变技术，PWM脉宽调制技术使设备可靠性有效提高，内部EMI滤波器有效降低电磁波干扰，很大程度上提高电源的可靠性，抗冲击能力。
?交流输入回路采用工频隔离变压器进行隔离再整流，实现了直流与交流达到完全隔离，避免了交流对直流侧的影响以及直流侧直流母线对地绝缘问题。
?具有0延时，保证在交流输入断电时，输出没有中断。
?交流输入、输出具有高可靠性工频隔离变压器，满足电力系统绝缘及耐压等级要求，提高设备可靠性。
?过载能力、抗干扰能力强。
?具有很好的电磁兼容性，不会对负载设备造成电磁干扰，并通过国家开普实验室的检测。
?具有完善的欠压、过压、过载、过热、短路、接反等多种保护功能，具有先进一整套的保护系统。
技术参数表格
|
型号 |
IDU 220-103 |
IDU 220-105 |
IDU 220-110 |
IDU 220-115 |
IDU 220-120 |
IDU 220-130 |
IDU 220-150 |
|||
|
直流 |
额定容量（KVA） |
3.0 |
5.0 |
10 |
15 |
20 |
30 |
50 |
||
|
输入额定电压（VDC） |
220 |
|||||||||
|
输入额定电流（A） |
15.2 |
25 |
49 |
74 |
99 |
148 |
247 |
|||
|
输入直流电压运行范围（VDC） |
180V～300V |
|||||||||
|
旁路 |
交流电压允许范围（VDC） |
220±15% |
380±15% |
|||||||
|
输入额定电流（A） |
13.6 |
22.7 |
15.2 |
22.7 |
30.3 |
45.4 |
75.7 |
|||
|
交流
|
输出额定容量（KVA） |
3.0 |
5.0 |
10 |
15 |
20 |
30 |
50 |
||
|
输出额定功率（KW） |
2.4 |
4.0 |
8 |
12 |
16 |
24 |
40 |
|||
|
输出额定电压及频率 |
220VAC,50Hz |
|||||||||
|
输出额定电流（A） |
13.6 |
22.7 |
45.4 |
68 |
91 |
136 |
182 |
|||
|
输出电压精度（V） |
220V±3% |
|||||||||
|
输出频率精度（Hz） |
50±0.05 |
|||||||||
|
波形失真率（线性负载） |
≤3% |
|||||||||
|
动态响应（负载0←→100%） |
5% |
|||||||||
|
功率因数（PF） |
0.8 |
|||||||||
|
过载能力 |
150%，10秒 |
|||||||||
|
峰值系数（CF） |
3：1 |
|||||||||
|
逆变效率（80%阻性负载） |
90% |
|||||||||
|
转换时间（毫秒） |
≤4ms |
|||||||||
|
保护功能 |
输入接反保护、输入欠压保护、输入过载保护、输出短路保护、过热保护 |
|||||||||
|
工作 |
绝缘强度VAC（输入和输出） |
1500V ≤5mA |
||||||||
|
噪音（1米） |
≤50dB |
|||||||||
|
使用环境温度 |
-10℃～50℃ |
|||||||||
|
湿度 |
0～90%,不结露 |
|||||||||
|
使用海拔 |
≤2000 |
|||||||||
|
尺寸 |
尺寸（宽*深*高）mm |
482*450*266 |
800*600*2260 |
800*800*2200 （2260）(或双屏) |
||||||
1、本公司默认提供的资料和报价为输入输出双隔离式电力专用UPS，如需非隔离式电力UPS资料和报价请提前告知。
2、若用户需特殊定制机箱尺寸或者非标准柜机箱，请提前告知。
