电力逆变器

三相电力逆变器

产品描述：利用发电厂或者变电站现有的直流，加装电力逆变器组成不供电电源，比常规电源有许多优势。可靠的直流+可靠的逆变，能针对设备提供更有效、更长时间的保护。
在线订购

电力逆变器主要为变电站，发电厂设计的一种不间断电源，主要用于电力远动、通讯、监控、事故照明等，也可以为发电厂交流润滑泵、交流风机、水泵等提供不间断电源。
该系列电力逆变器采用CPU全面控制技术，对断电、高低压、浪涌、舜变、尖峰等电力异常状况能做出准确的反映与处理，防浪涌保护插座还可为激光打印等特殊外设提供保护功能。同时还具有自动开机、输出短路保护、过欠压保护、过载保护等功能，输入电压范围极宽，可应用于各类复杂的电力环境。
三相电力逆变器的主要组成部分有：
控制模块：控制逆变器电源跟随基准市电，并与其保持相同的相位和频率，自动调节，并使电源在规定的范围内，按照设定保护定值运行。
显示设备：采用LCD液晶显示，准确反映设备运行状态及故障信息。
切换模块：旁路和逆变器输出进行自动切换。
输出隔离变压器：将逆变输出与直流屏电源隔离。
滤波模块：输入滤波器用于输入端直流电源中无用波形的滤除，得到一个稳定的直流电，再送入逆变器。输出滤波器主要是用于除交流谐波和干扰，使输出处于一个平稳的状态。
逆变模块：把直流电转换成交流电。

产品规格主要参数
品牌：XUXIN
应用环境：电力领域（DC220V,380V;可定做DC500V,DC700V等电压等级的逆变器装置）
输入输出：三进三出
功率：（2KVA/3KVA/5KVA-100KVA）
频率：工频
产品类型：交流主供/直流主供（任选）

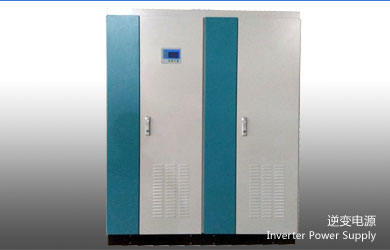

外形结构：柜式

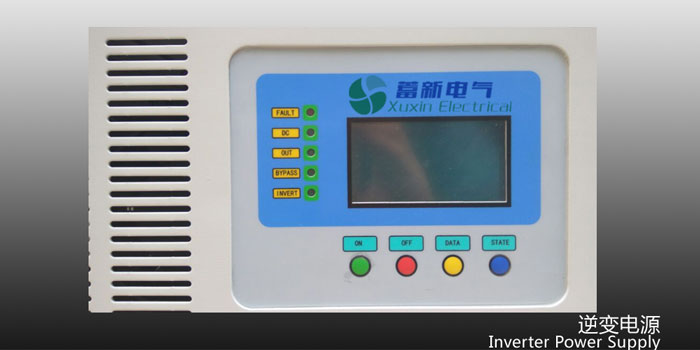

电力逆变器面板操作显示细节图

产品特点
利用发电厂或者变电站现有的直流，加装电力逆变器组成不供电电源，比常规电源有许多优势。“可靠的直流+可靠的逆变”，能针对设备提供更有效、更长时间的保护。
1、直流端220VDC设计，可以利用变电站或者通讯基站现有的直流电池，可以节约投资并极大延长待机时间。避免重复投资。
2、由于以上环境的电池组有专业维护，寿命可以极大延长。
3、带有RS232/RS485通信接口，方便后台监控设备的工作状态。

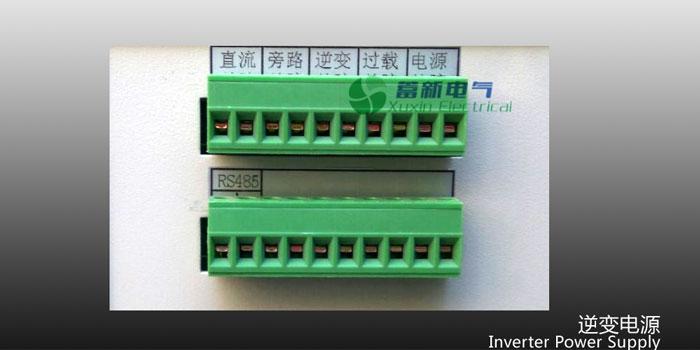

电力逆变器通讯接线细节图

4、标准柜设计，方便安装。
5、带载能力强，可适应更广泛的负载需求。
三相电力专用逆变器的优势：
1、采用美国INTEL公司微处置器，日本三菱IGBT
2、SPWM控制纯正弦波输出，波形纯净、稳定
3、输出采用隔离变压器，输出电压稳定，安全
4、全桥电路构造，适用于任何负载
5、大功率静态旁路开关，交流旁路不间断切换
6、电路构造紧凑、高效率、低噪音
7、具有完善的保护功能

电力专用逆变器技术参数

型号		ISN220-302	ISN220-303	ISN220-305	ISN220-310	ISN220-320	ISN380-345	ISN380-360	ISN380-3100
直流输入	额定容量（KVA）	2.0	3.0	5.0	10	20	45	60	100
	输入额定电压（VDC）	220					384
	输入额定电流（A）	10.1	15.2	25.3	49.4	99	124	165	274
	输入直流电压运行范围（VDC）	180V～300V					380±20%
旁路输入	交流电压允许范围（VDC）	380±15%
旁路输入	输入额定电流（A）	3.0	4.6	7.6	15.2	30.1	68.4	91.2	152
交流输出	输出额定容量（KVA）	2.0	3.0	5.0	10	20	30	50	50
	输出额定功率（KW）	1.6	2.4	4.0	8	16	24	40	40
	输出额定电压及频率	380VAC,50Hz
	输出额定电流（A）	3.0	4.6	7.6	15.2	30.1	68.4	91.2	152
	输出电压精度（V）	380V±3%
	输出频率精度（Hz）	50±0.05
	波形失真率（线性负载）	≤3%
	动态响应（负载0←→100%）	5%
	功率因数（PF）	0.8
	过载能力	150%，10秒
	峰值系数（CF）	3:1
	逆变效率（80%阻性负载）	90%
	转换时间（毫秒）	≤20ms
	保护功能	输入接反保护、输入欠压保护、输出过载保护、输出短路保护、过热保护
工作环境	绝缘强度VAC（输入和输出）	1500V ≤5mA
	噪音（1米）	≤50dB
	使用环境温度	-10℃～50℃
	湿度	0～90%,不结露
	使用海拔	≤2000
尺寸	尺寸（宽深高）mm	400660800			8006002260			8008002260

选型须知-工作模式（订货需告知，默认为交流主供型）
电力专用逆变器的主要功能是把直流电转换成交流电，其直流逆变主用还是交流旁路主用可以根据当地实际情况来确定，通过静态开关控制切换。
交流主供电型（市电优先）
当市电正常时，由电网市电经过隔离模块后，再通过电力专用逆变器稳压输出；
当市电异常或者断电时，由蓄电池组或者220V直流屏供电给电力专用逆变器，然后逆变输出为纯正弦波交流稳压电源；
市电恢复正常后，自动转为市电供电；
直流主供电型（直流逆变优先）
当发电厂或者变电站现有的直流输出电压正常时，由蓄电池组或者直流屏电源逆变出纯正弦波的交流稳压电源输出；
当发电厂或者变电站现有的直流输出电压异常时，自动转换成由电网市电经过隔离模块后，通过逆变器稳压输出；
当发电厂或者变电站现有的直流输出恢复正常后，再自动转换为直流逆变成纯正弦波的交流稳压电源输出；
直流逆变单一型
逆变器只是把发电厂或者变电站现有的直流输出的直流电转换成纯正弦波的交流稳压电源输出，给交流负载供电或者电池活化放电等场合使用。
