正弦波逆变电源

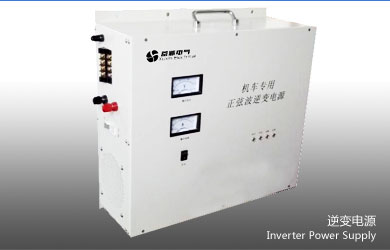

DC110V机车专用逆变电源

产品描述：机车逆变电源是铁路系统新一代的专用电源，主要针对铁路系统的特点和要求设计制造，适合铁路系统对供电设备高质量、高可靠性的要求，主电路采用先进的IGBT模块组装，提高产品的性能和可靠性，输出电压采用工频隔离变压器的设计思想，加强了产品的抗冲击性能，适应了不同负载的要求。
在线订购

机车逆变电源是铁路系统新一代的专用电源，主要针对铁路系统的特点和要求设计制造，适合铁路系统对供电设备高质量、高可靠性的要求，主电路采用先进的IGBT模块组装，提高产品的性能和可靠性，输出电压采用工频隔离变压器的设计思想，加强了产品的抗冲击性能，适应了不同负载的要求。我公司生产的机车专用逆变电源，该电源可将车船等直流电转化为所需要的交流电，给机车上的空调微波炉等设备提供交流电。

机车逆变电源输入电压范围广，高精度输出、全自动稳定，能适应任何恶劣的电压环境。内部功能部件采用模块化设计，抗震固化处理，结构简洁，维护方便。

我公司生产的机车逆变电源，该电源可将车船等直流电转化为所需要的交流电，给机车上的空调微波炉等设备提供交流电。机车逆变电源输入电压范围广，高精度输出、全自动稳定，能适应任何恶劣的电压环境。内部功能部件采用模块化设计，抗震固化处理，结构简洁，维护方便。如图所示:

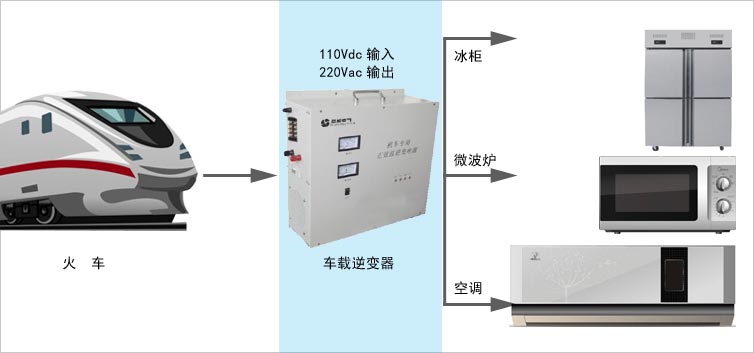

机车<a href=http://www.acdianyuan.cn target='_blank'>逆变器</a>工作方框原理图

产品特点
◎ 电路结构紧凑，高效率，防震动。
◎ 纯正弦波输出，波形纯净稳定。
◎ 隔离变压器输出，安全可靠，全桥电路结构，适用于任何负载。
◎ 开机软启动设置，具有完善的保护功能。
◎ 输出采用隔离变压器，安全可靠，纯正玄波输出，可带任何负载。彻底解决了方波、纯正弦波输出的逆变器带风扇噪音大，带不动冰箱空调的难题。
◎ 具有优良的输出过载保护、短路保护、过放电保护等完善的保护功能。
技术参数

型号		INV-JC-1K	INV-JC-3K	INV-JC-5K	INV-JC-7.5K	INV-JC-10K
直流输入	额定电压	110Vdc
	额定电流A	10.6	31.7	50.5	76	101
	直流电压范围Vdc	75～145
交流输出	额定容量KVA	1	3	5	7.5	10
	额定功率KW	0.8	2.4	4	6	8
	额定电压频率	220Vac，50HZ
	额定电流A	4.5	13.6	22.7	34.1	45.5
	电压精度V	220±3%
	频率精度HZ	50±0.05
	波形失真率	≤3%（THD线性）
	动态响应负载	5%
	功率因数PF	0.8
	过载能力	150%，10秒
	峰值系数CF	3:1
	逆变效率	92%
机械尺寸	绝缘强度（I/O）	1500Vac，1分钟
	噪音（1米）	≤50db
	使用环境温度	-10℃～50℃
	湿度	0～90%，不结露
	使用海拔m	≤2000
	宽深高mm	482405177		420530222	400660800
保护功能		输入接反、欠压保护，输出过载、短路保护，过热保护
其它		采用工频隔离变压器，纯正玄波输出，带载能力强，安全稳定
