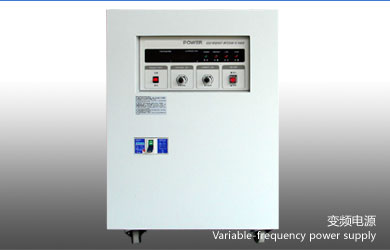

变频电源
- 产品描述：输入交流电压和频率，内部经过交流对直流、直流对交流的变流整流转换后，自行产生非常稳定纯净的正弦波，可提供纯净可靠的正弦波电力输出、低谐波失真、高稳定度的频率和稳压率，还具有显示多项参数（如：电压、频率、电流、视在（负载）功率、功率因率等）。
本系列变频电源可分为单相变频电源、三相变频电源、稳频稳压电源和400HZ军用中频电源。
产品特性
?精密十圈电位器快速设定电压、频率，调节方便、精细，连续可调无波动；
?三相变频电源采用独立式输出隔离电源变压器结构。三相可取单相使用（单相使用功率是三相电源总功率的三分之一）。
?方便快捷的一键切换电压档位功能，方便用户根据实际要求进行快速灵活选择；
?高精确度负载稳压率和频率稳定率；
?动态响应速度快，对100%加载/去载，输出响应时间小于2ms；
?输出频率：50Hz，60Hz，45～70Hz，100Hz，200Hz，400Hz(可定做非标频率)
?具有完善的输出过压、过流、过载、过温、及短路等保护功能，并具有声光告警功能；
?英飞凌IGBT，三菱驱动模块，日立滤波电容。
?变频电源保护时通过4个指示灯指示出保护代码。
技术参数
?单相变频电源技术参数表格
|
型 号 |
AS1- 500VA |
AS1- 1kVA |
AS1- 2kVA |
AS1- 3kVA |
AS1- 5kVA |
AS1- 10KVA |
AS1- 15KVA |
AS2- 20KVA |
AS2- 30KVA |
AS2- 45KVA |
AS2- 60KVA |
|
|
输出 |
低档 |
4.2A |
8.4A |
16.8A |
25A |
42A |
84A |
125A |
168A |
250A |
375A |
500A |
|
电流 |
高档 |
2.1A |
4.2A |
8.4A |
12.5A |
21A |
42A |
63A |
84A |
125A |
188A |
250A |
|
输出电压 |
低档位： 0-150V （ 110V ） 高档位： 0-300V （ 220V ） |
|||||||||||
|
输出频率 |
45-70Hz 在线可调，( 50Hz ， 60Hz ， 2F ， 4F ， 400Hz 可选。 ) |
|||||||||||
|
工作方式 |
IGBT/PWM 脉宽调制（正弦波输出） |
|||||||||||
|
输入电压 |
AS1:单相 AC220V ± 15% 50/60Hz AS2:三相 AC380V ± 15% 50/60Hz |
|||||||||||
|
频率稳定 |
≤ 0.1% |
|||||||||||
|
负载稳定 |
≤ 0.5%-1.5% （线性负载） |
|||||||||||
|
波形失真 |
≤ 0.5%-1.5% （线性负载） |
|||||||||||
|
反应时间 |
≤ 2ms |
|||||||||||
|
面板指示 |
电压，电流 / 功率，频率 |
|||||||||||
|
保护装置 |
过压，过流，过温，短路，报警。 选配 RS-232 接口（提供通讯协议）。 |
|||||||||||
|
冷却方式 |
风扇 |
|||||||||||
|
工作环境 |
温度： 0-45 ℃ 湿度： 0-90% （非凝结） |
|||||||||||
?三相变频电源技术参数表格
|
型号AS3- |
6KVA |
10KVA |
15KVA |
20KVA |
30KVA |
45KVA |
60KVA |
100KVA |
150KVA |
200KVA |
300KVA |
400KVA |
600KVA |
800KVA |
|
|
输出电流 |
低档 |
16A |
27.8A |
42A |
50A |
84A |
126A |
168A |
276A |
416A |
556A |
800A |
1112A |
1600A |
2224A |
|
高档 |
8A |
13.9A |
21A |
25A |
42A |
63A |
84A |
138A |
208A |
278A |
400A |
556A |
800A |
1112A |
|
|
输出电压 |
低档位：线电压 0-250V 高档位： 0-520V |
||||||||||||||
|
输出频率 |
45-70Hz 在线可调， 50Hz ， 60Hz ， 2F ， 4F ， 400Hz 可选。 |
||||||||||||||
|
工作方式 |
IGBT/PWM 脉宽调制（正弦波输出） |
||||||||||||||
|
输入电压 |
三相四线 AC380V ± 15% 50/60Hz(3KVA和6KVA输入为单相AC220V±15%) |
||||||||||||||
|
频率稳定 |
≤ 0.1% |
||||||||||||||
|
负载稳定 |
≤ 1% （线性负载） |
||||||||||||||
|
波形失真 |
≤1.5% （线性负载） |
||||||||||||||
|
反应时间 |
≤ 2ms |
||||||||||||||
|
面板指示 |
电压，电流 ,功率，频率 。 频率表解析度0.1HZ 电压表解析度0.1V 电流表解析度0.01A |
||||||||||||||
|
保护装置 |
过压，过流，过温，短路，报警。 |
||||||||||||||
|
冷却方式 |
风扇 |
||||||||||||||
|
工作环境 |
温度： 0-45 ℃ 湿度： 0-90% （非凝结） |
||||||||||||||
