逆变器厂家如何用”虚短“和”虚断“分析运放电路？

运算是模拟电路中十分重要的元件，它能组成放大、加法、减法、转换等各种电路，逆变器厂家如何能更快更正确的分析运放电路，其实是不难的。那就是运用运放的“虚短”和“虚断”来逆变器厂家分析运放电路，然后应用欧姆定律等电流电压关系，即可得输入输出的放大关系等。
下面简单说明逆变器厂家如何应用”虚短“和”虚断“分析运放电路。
方法/步骤
关于虚短和虚断
由于运放的电压放大倍数很大，一般通用型运算放大器的开环电压放大倍数都在80 dB以上。而运放的输出电压是有限的，一般在 10 V～14 V。因此运放的差模输入电压不足1 mV，两输入端近似等电位，相当于 “短路”。开环电压放大倍数越大，两输入端的电位越接近相等。“虚短”是指在分析运算放大器处于线性状态时，可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。显然不能将两输入端真正短路。由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上。因此流入运放输入端的电流往往不足1uA，远小于输入端外电路的电流。故通常可把运放的两输入端视为开路，且输入电阻越大，两输入端越接近开路。“虚断”是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。显然不能将两输入端真正断路。

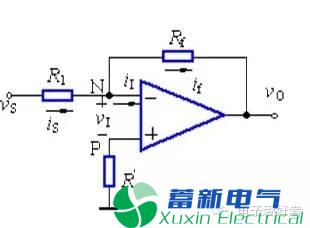

示例分析。如图，是常见的反相比例运算放大电路，下面用虚短和虚断的方法来逆变器厂家分析运放电路。
逆变器厂家如何用”虚短“和”虚断“分析运放电路？

在反相放大电路中，信号电压通过电阻R1加至运放的反相输入端，输出电压vo通过反馈电阻Rf反馈到运放的反相输入端，构成电压并联负反馈放大电路。
运放的同相端接地=0V，反相端和同相端虚短，所以也是0V，反相输入端输入电阻很高，虚断，几乎没有电流注入和流出，那么R1和Rf相当于是串联的，流过一个串联电路中的每一只组件的电流是相同的，即流过R1的电流和流过Rf的电流是相同的。
根据欧姆定律：
Is= (Vs- V-)/R1 ………a
If= (V- - Vo)/Rf ……b
V- = V+ = 0 ………………c
Is= If ……………………d
求解后可能Vo== (-Rf/R1)*Vi
逆变器厂家如何用”虚短“和”虚断“分析运放电路？

在逆变器厂家分析运放电路的过程中，暂时不用管运放的其他特性，就根据虚短和虚断的特性来分析。当然，若运放不工作在放大区时，不满足虚短和虚断发条件，不能使用此种方法来分析。如比较器。

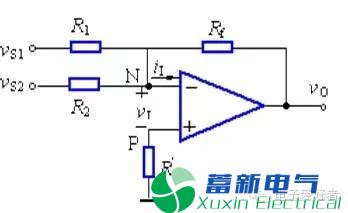

如下图，是运放实现的加法器，用虚短和虚断的方法来分析此电路。
由于电路存在虚短，运放的净输入电压vI=0，反相端为虚地。
vI=0，vN=0…………………………………………a
反相端输入电流iI=0的概念，通过R2与R1的电流之和等于通过Rf的电流故 (Vs1 – V-)/R1 + (Vs2 – V-)/R2 = (V- –Vo)/Rf…………b.
如果取R1=R2=R3，由a，b两式解得-Vout=Vs1+Vs2.
式中负号为反相输入所致，若再接一级反相电路，可消去负号，
虚短是运放正输入端和负输入端的电压相等，近似短路；虚断是流入正负输入端的电流为0。只要掌握了这一点，在运用欧姆定律，即可很容易的分析同相比例放大电路，反向比例放大电路等常用的运放放大电路。
