户用光伏逆变电源系统接地的方法有哪些？

光伏电站使用寿命长达25年以上，前提是设备质量及安装工艺规范，其中，接地是十分重要的一个步骤，接地不当会因设备对地绝缘阻抗过低或漏电流过大而报错，影响发电量，甚至还可能会危害人身安全。那么，光伏逆变电源电站应该如何正确接地呢?

一、组件侧接地
1、户用光伏逆变电源系统接地的方法之组件边框接地
很多人认为组件与支架均为金属体，直接接触导通，只要做了支架的接地处理就不用再做组件的了。实际上组件铝边框与镀锌支架或铝合金支架都做了镀层处理，满足不了接地要求。而且组件存在着老化问题，可能产生漏电流过大或者对地绝缘阻抗过低问题，如果边框不接地，几年之后，逆变电源很可能报相应的故障导致逆变电源系统不能正常发电。
户用光伏逆变电源系统接地的方法有哪些？

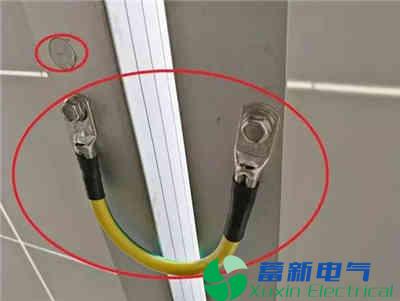

组件与组件之间的连接

户用光伏逆变电源系统接地的方法有哪些？

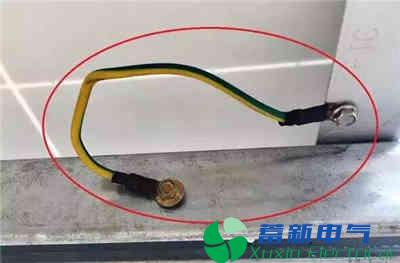

组件与支架之间的连接

2、户用光伏逆变电源系统接地的方法之组件支架接地
光伏组件的防雷接地电阻要求应小于10Ω，逆变电源和配电箱接地电阻应小于4Ω。对于达不到接地电阻要求的，通常采用添加降阻剂或选择土壤率较低的地方埋入。
户用光伏逆变电源系统接地的方法有哪些？

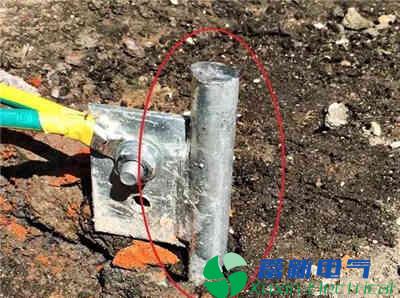

组件及支架防雷接地圆钢

二、逆变电源侧接地
1.户用光伏逆变电源系统接地的方法之工作接地
一般工作接地(PE端)接到配电箱里的PE排上，再通过配电箱做接地。
户用光伏逆变电源系统接地的方法有哪些？

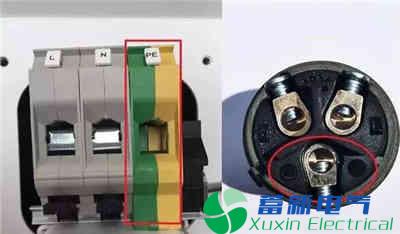

逆变电源PE端

2.户用光伏逆变电源系统接地的方法之保护接地
逆变电源机身的右侧有一个接地孔是做重复接地，保护逆变电源和操作人员的安全。
户用光伏逆变电源系统接地的方法有哪些？

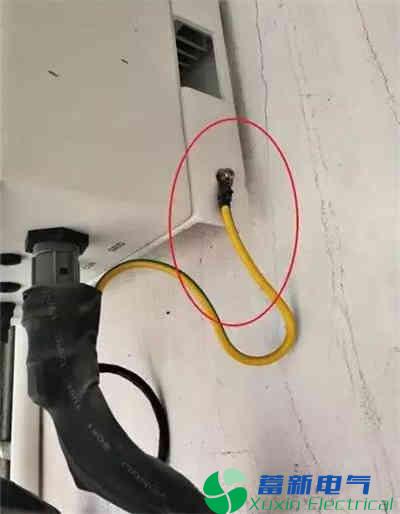

逆变电源接地展示图

三、配电箱侧接地
1、户用光伏逆变电源系统接地的方法之防雷接地
交流侧防雷保护一般由熔断器或断路器和防雷浪涌保护器构成，主要对感应雷电或直接雷或其他瞬时过压的电涌进行保护，SPD的下端接到配电箱的接地排上

2、户用光伏逆变电源系统接地的方法之箱体接地
根据《建筑电气工程施工质量验收规范》6.1.1柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠;装有电器的可开启门，门和框架的接地端子间应用黄绿色铜线连接。

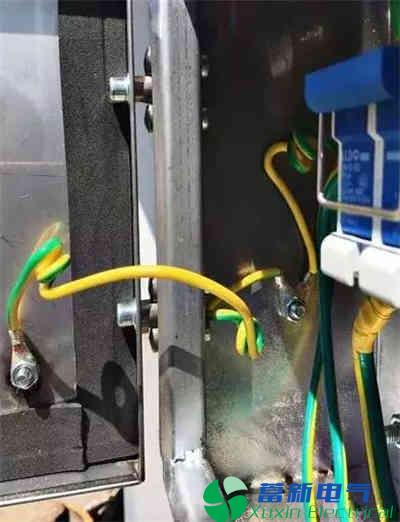

配电箱的柜门与柜体要做跨接线，保证可靠接地，如下图所示：
